非接觸式點樣儀原理

       非接觸式點樣儀即點樣噴頭與基材不接觸，樣品液通過噴射的形式被噴在基材上。

　　非接觸式點樣儀系統構成除了運動機構之外需要高精度柱塞泵和壓電噴頭。運動機構用來移動噴頭實現在試劑盒取樣，到基材噴樣以及到水槽清洗等功能，柱塞泵用來完成連續向噴頭供給樣品液，以及在洗針過程中從噴嘴汲取清洗液和沖洗噴頭腔體等動作。

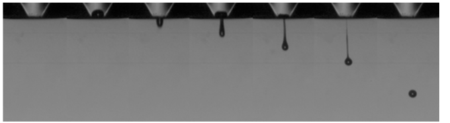

　　噴頭結構原理：它是在硅片上刻蝕出腔體和細小的噴嘴，腔體的背面貼上壓電陶瓷，腔體的頂部用玻璃材料對腔體進行密封。工作時對壓電陶瓷施加電壓，壓電陶瓷產生形變并帶動硅片產生彎曲和凸凹形變，使腔體的體積迅速發生變化，進而噴射出液體微滴。這種形變噴射出的液體體積在納升和皮升量級，工作的頻率可達1kHz，所以非常適合高精度的納升皮升級點樣系統。

       非接觸式點樣儀因為其非接觸特性，不僅可以很好的保護基材免受點樣頭碰傷，而且還可以大大提升點樣效率（因為無需點樣頭過多的避讓動作），使得其非常適合多個領域的自動化升級。
